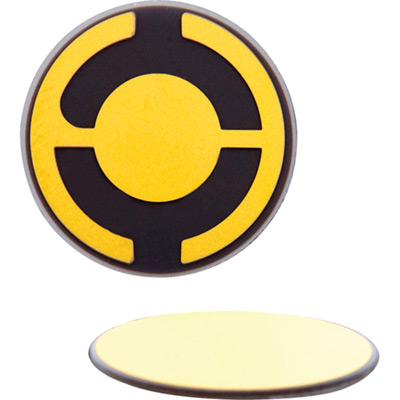

Z-Faktoren

Empirische Bestimmung des Z-Faktors

Leider sind der Z-Faktor und das Schubmodul für viele Werkstoffe nicht ohne weiteres verfügbar. In diesem Fall kann der Z-Faktor auch empirisch unter Verwendung der folgenden Verfahren bestimmt werden:

• Legen Sie den Werkstoff ab, bis die Lebensdauer des Kristalls bei 50 % oder kurz vor dem Ende der Lebensdauer des Kristalls liegt, je nachdem, was früher eintritt.
• Legen Sie ein neues Substrat neben den verwendeten Quarzsensor.
• Stellen Sie die QCM Dichte auf den kalibrierten Wert ein; Werkzeug auf 100 %.
• Nehmen Sie eine Null-Kalibrierung der Schichtdickenmessung vor.
• Dampfen Sie ungefähr 1000 bis 5000 A des Werkstoffs auf das Substrat auf.
• Verwenden Sie ein Profilometer oder Interferometer, um die tatsächliche Dicke der Substratschicht zu messen.
• Stellen Sie den Z-Faktor des Instruments ein, bis der korrekte Dickenwert angezeigt wird.

Eine weitere Alternative besteht darin, die Kristalle häufig zu wechseln und den Fehler zu ignorieren. Die folgende Grafik zeigt den %-Fehler in der Rate bzw. Dicke bei Verwendung des falschen Z-Faktors. Bei einem Kristall mit einer Lebensdauer von 90 % ist der Fehler vernachlässigbar, selbst für große Fehler in dem programmierten gegenüber dem tatsächlichen Z-Faktor.
