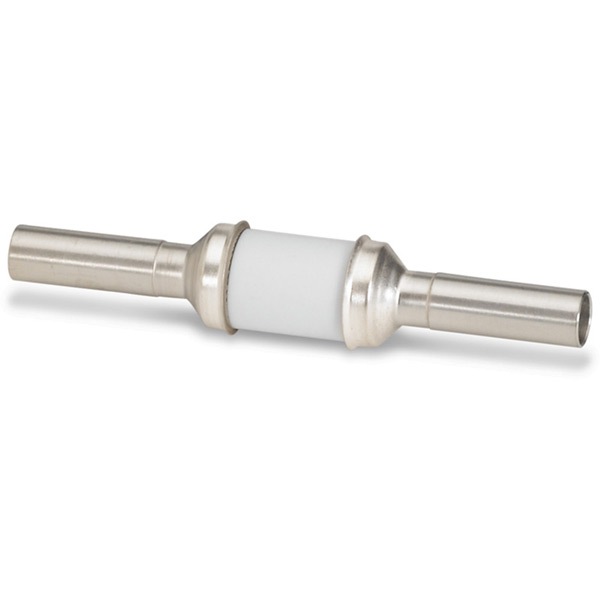

Repräsentative Abbildung

Keramikisolatoren für Kryotechnik

Merkmale

Für elektrische Isolation von Wasser- oder LN2-Kühlmittelleitungen (in Abhängigkeit der Art der Keramikisolation).
Geeignet für Hoch- und Ultrahochvakuumanwendungen
Gebaut aus Vakuum-tauglichen Werkstoffen, wie beispielsweise Schweißlippen aus Edelstahl Typ 304, einer hochreinen Aluminiumoxid-Keramikisolation und Lot-Legierungen in <font style="background-color: rgb(255, 255, 163);">Vakuum</font>rohr-Qualität.
Verfügbar in 1/8 ", 1/4" und 3/8 " Rohrend- und Ansatzgrößen

Hinweis:

Die angegebenen elektrischen und thermischen Nennwerte sind von verschiedenen Faktoren abhängig, wie zum Beispiel den Materialeigenschaften, dem mechanischen Aufbau und der vorgesehenen Betriebsumgebung. Alle elektrischen Werte basieren auf dem Betrieb mit einer Seite in trockener Atmosphäre und der anderen Seite im Vakuum von weniger als 1 x 10^-4 Torr. Alle VacuCAD-Dateien sowie alle in unseren Bestelltabellen gezeigten oder aufgeführten Abmessungen enthalten keine Fertigungstoleranzen und dienen nur als Referenz.

Bestelltabelle

(Klicken Sie auf die Spaltenüberschriften, um die Daten zu sortieren.)

Zeichnung

Voltage (kVDC)

Anschlussstück

Sleeve Material

Isolatormaterial

Thermal Range (°C)

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zubehör

Zeichnung

Voltage (kVDC)

Anschlussstück

Sleeve Material

Isolatormaterial

Thermal Range (°C)

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zubehör

1/8 " Rohrende

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,5KV,KRYO/VAK,1/8"AD SS ROHRENDE

CFT03C0121

(Bitte melden Sie sich an)

$72,50

1/4 " Rohrende

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,KRYO/VAK,1/4"AD SS ROHRENDE

CFT06C0251

(Bitte melden Sie sich an)

$110,00

1/4" Rohransatz

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,KRYO/VAK,1/4"AD SS ROHRMUFFE

CFT06C0311

(Bitte melden Sie sich an)

$110,00

—

3/8 " Rohrende

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,KRYO/VAK,3/8"OD SS TUBE END

CFT06C0371

(Bitte melden Sie sich an)

$187,50

1/4 " Rohrende

Edelstahl

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,13KV,KRYO/VAK,1/4"OD SS TUBE END.

CFT13C0251

(Bitte melden Sie sich an)

$85,00

3/8 " Rohransatz

Edelstahl

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,13KV,KRYO/VAK,3/8"OD SS TUBE SOCKET

CFT13C0441

(Bitte melden Sie sich an)

$145,00

—

1/4 " Rohrende

Edelstahl

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,30KV,KRYO/VAK,1/4"AD SS ROHRENDE

CFT30C0251

(Bitte melden Sie sich an)

$132,50

CloseX

Zeichnung

Voltage (kVDC)

Anschlussstück

Sleeve Material

Isolatormaterial

Thermal Range (°C)

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zubehör

Zeichnung

Voltage (kVDC)

Anschlussstück

Sleeve Material

Isolatormaterial

Thermal Range (°C)

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zubehör

1/8 " Rohrende

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,5KV,KRYO/VAK,1/8"AD SS ROHRENDE

CFT03C0121

(Bitte melden Sie sich an)

$72,50

1/4 " Rohrende

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,KRYO/VAK,1/4"AD SS ROHRENDE

CFT06C0251

(Bitte melden Sie sich an)

$110,00

1/4" Rohransatz

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,KRYO/VAK,1/4"AD SS ROHRMUFFE

CFT06C0311

(Bitte melden Sie sich an)

$110,00

—

3/8 " Rohrende

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,KRYO/VAK,3/8"OD SS TUBE END

CFT06C0371

(Bitte melden Sie sich an)

$187,50

1/4 " Rohrende

Edelstahl

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,13KV,KRYO/VAK,1/4"OD SS TUBE END.

CFT13C0251

(Bitte melden Sie sich an)

$85,00

3/8 " Rohransatz

Edelstahl

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,13KV,KRYO/VAK,3/8"OD SS TUBE SOCKET

CFT13C0441

(Bitte melden Sie sich an)

$145,00

—

1/4 " Rohrende

Edelstahl

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,30KV,KRYO/VAK,1/4"AD SS ROHRENDE

CFT30C0251

(Bitte melden Sie sich an)

$132,50

CloseX

Kennen Sie schon VacuCAD^SM?

VacuCAD ist eine kostenlose Bibliothek mit Tausenden von 2D CAD-Zeichnungen (im DXF-Format) und 3D Modellen (im STP-Format) für viele unserer Standard-Vakuum-Komponenten und -Kammern. Bitte melden Sie sich an.
