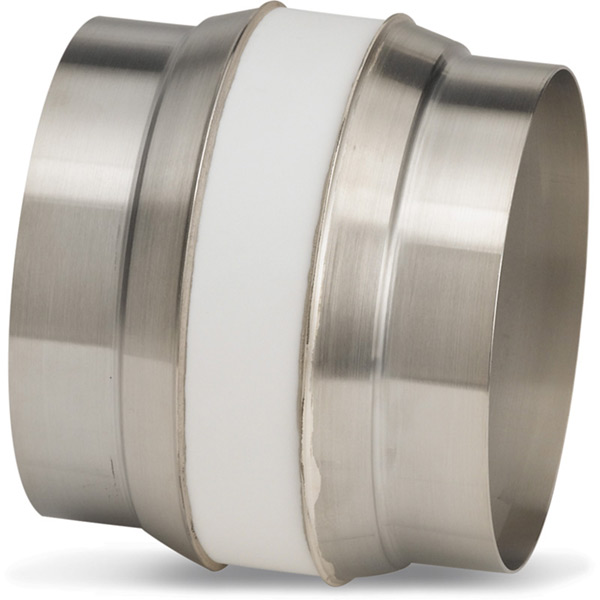

Repräsentative Abbildung

Schweißbare Vakuum-Keramikisolatoren

Merkmale

Entworfen und eingestuft für HV- und UHV-Anwendungen.
Gebaut aus für Vakuum-tauglichen Werkstoffen, wie beispielsweise hochreine Aluminiumoxid-Keramikisolation, Schweißlippen aus 304 Edelstahl oder Kovar mit geringer Ausdehnung und Lotlegierungen in Vakuumrohrqualität.
CF flanged breaks feature one fixed and one rotatable flange (through-hole bolt holes)
Verfügbar in Rohrgrößen von 1/2 " bis 8 " Nenndurchmesser
Baugruppen mit großem Durchmesser haben kegelförmige Dichtungen, um die Belastung aufgrund der Differentialausdehnung während Temperaturwechsel zu minimieren.

Hinweis:

Die angegebenen elektrischen und thermischen Nennwerte sind von verschiedenen Faktoren abhängig, wie zum Beispiel den Materialeigenschaften, dem mechanischen Aufbau und der vorgesehenen Betriebsumgebung. Alle elektrischen Werte basieren auf dem Betrieb mit einer Seite in trockener Atmosphäre und der anderen Seite im Vakuum von weniger als 1 x 10^-4 Torr. Alle VacuCAD-Dateien sowie alle in unseren Bestelltabellen gezeigten oder aufgeführten Abmessungen enthalten keine Fertigungstoleranzen und dienen nur als Referenz.

Bestelltabelle

(Klicken Sie auf die Spaltenüberschriften, um die Daten zu sortieren.)

Zeichnung

Voltage (kVDC)

Anschlussstück

Weld Lip Diameter

Weld Lip Thickness

Sleeve Material

Isolatormaterial

Thermal Range (°C)

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zeichnung

Voltage (kVDC)

Anschlussstück

Weld Lip Diameter

Weld Lip Thickness

Sleeve Material

Isolatormaterial

Thermal Range (°C)

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Schweißen

1,500

0,065

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,1,50"AD SST ROHRENDE

CFT65V1501

(Bitte melden Sie sich an)

$382,50

Schweißen

1,250

0,020

Kovar

Aluminiumoxid

-55 bis 450

KERAMISCHE BREMSE,65KV,VAKUUM,1,25"AD KOVAR ROHRENDE

CFT65V1251

(Bitte melden Sie sich an)

$475,00

Schweißen

4,000

0,030

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,4,0"AD KOVAR ROHRENDE

CFT60V4001

(Bitte melden Sie sich an)

$2.095,00

Schweißen

2,800

0,025

Kovar

Aluminiumoxid

-55 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,2,80"AD KOVAR ROHRENDE

CFT60V2801

(Bitte melden Sie sich an)

$582,50

Schweißen

2,37

0,025

Kovar

Aluminiumoxid

-55 bis 450

KERAMISCHE BREMSE,40KV,VAKUUM,2,375"AD KOVAR ROHRENDE

CFT40V2381

(Bitte melden Sie sich an)

$640,00

Schweißen

1,250

0,035

Edelstahl

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,35KV,VAKUUM,1,25"AD SST ROHRENDE

CFT35V1251

(Bitte melden Sie sich an)

$575,00

Schweißen

2,375

0,025

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,30KV,VAKUUM,2,375"AD KOVAR ROHRENDE

CFT30V2501

(Bitte melden Sie sich an)

$560,00

Schweißen

6,080

0,040

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,6,08"AD KOVAR ROHRENDE

CFT20V6081

(Bitte melden Sie sich an)

$2.045,00

Schweißen

4,000

0,030

Kovar

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,4,00"AD KOVAR ROHRENDE

CFT20V4001

(Bitte melden Sie sich an)

$1.275,00

Schweißen

1,200

0,025

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,1,20"AD KOVAR ROHRENDE

CFT20V1201

(Bitte melden Sie sich an)

$490,00

Schweißen

7,830

0,040

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,7,83"AD KOVAR ROHRENDE

CFT15V7831

(Bitte melden Sie sich an)

$2.750,00

Schweißen

1,500

0,065

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,30KV,VAKUUM,1,50"AD SST ROHRENDE

CFT15V1501

(Bitte melden Sie sich an)

$215,00

Schweißen

0,750

0,035

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,15KV,VAKUUM,0,75"AD SST ROHRENDE

CFT10V0751

(Bitte melden Sie sich an)

$227,50

Schweißen

0,508

0,020

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,VAKUUM,0,508"AD KOVAR ROHRENDE

CFT10V0511

(Bitte melden Sie sich an)

$435,00

Schweißen

3,810

0,030

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,VAKUUM,3,81"AD KOVAR ROHRENDE

CFT08V3811

(Bitte melden Sie sich an)

$1.060,00

Schweißen

2,370

0,030

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,VAKUUM,2,37"AD KOVAR ROHRENDE

CFT08V2371

(Bitte melden Sie sich an)

$875,00

Schweißen

0,750

0,035

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,5KV,VAKUUM,0,75"AD SST ROHRENDE

CFT06V0751

(Bitte melden Sie sich an)

$197,50

Schweißen

1,250

0,020

Kovar

Aluminiumoxid

-55 bis 450

KERAMISCHE BREMSE,5KV,VAKUUM,1,25"AD KOVAR ROHRENDE

CFT05V1251

(Bitte melden Sie sich an)

$275,00

Schweißen

1,500

0,065

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,5KV,VAKUUM,1,50"AD SST ROHRENDE

CFT03V1501

(Bitte melden Sie sich an)

$200,00

Schweißen

1,46

0,02

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,5KV,VAKUUM,37 mm OD KOVAR TUBE END

CFT05V1461

(Bitte melden Sie sich an)

$315,00

Schweißen

1,46

0,02

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,10KV,VAKUUM,37 mm OD KOVAR TUBE END

CFT10V1461

(Bitte melden Sie sich an)

$255,00

Schweißen

1,46

0,02

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,35KV,VAKUUM,37 mm OD KOVAR TUBE END

CFT35V1461

(Bitte melden Sie sich an)

$340,00

Schweißen

3,35

0,03

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,40KV,VAKUUM,3,33"AD KOVAR ROHRENDE

CFT40V3351

(Bitte melden Sie sich an)

$1.435,00

Schweißen

2,50

0,03

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,2,5"AD KOVAR ROHRENDE

CFT60V2501

(Bitte melden Sie sich an)

$1.775,00

Schweißen

6,30

0,04

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,6,3"AD KOVAR ROHRENDE

CFT60V6311

(Bitte melden Sie sich an)

$4.350,00

Schweißen

6,01

0,04

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,75KV,VAKUUM,6,01"AD KOVAR ROHRENDE

CFT75V6011

(Bitte melden Sie sich an)

$2.830,00

Schweißen

2,84

0,025

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,72,2 mm OD KOVAR TUBE END

CFT20V2841

(Bitte melden Sie sich an)

Auf Anfrage

Schweißen

3,75

0,028

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,80KV,VAKUUM,95,4 mm OD KOVAR TUBE END

CFT80V3751

(Bitte melden Sie sich an)

$1.680,00

Zeichnung

Voltage (kVDC)

Anschlussstück

Weld Lip Diameter

Weld Lip Thickness

Sleeve Material

Isolatormaterial

Thermal Range (°C)

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zeichnung

Voltage (kVDC)

Anschlussstück

Weld Lip Diameter

Weld Lip Thickness

Sleeve Material

Isolatormaterial

Thermal Range (°C)

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Schweißen

38,1

1,7

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,1,50"AD SST ROHRENDE

CFT65V1501

(Bitte melden Sie sich an)

$382,50

Schweißen

31,8

0.5

Kovar

Aluminiumoxid

-55 bis 450

KERAMISCHE BREMSE,65KV,VAKUUM,1,25"AD KOVAR ROHRENDE

CFT65V1251

(Bitte melden Sie sich an)

$475,00

Schweißen

101,6

0.8

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,4,0"AD KOVAR ROHRENDE

CFT60V4001

(Bitte melden Sie sich an)

$2.095,00

Schweißen

71,1

0.6

Kovar

Aluminiumoxid

-55 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,2,80"AD KOVAR ROHRENDE

CFT60V2801

(Bitte melden Sie sich an)

$582,50

Schweißen

60,2

0.6

Kovar

Aluminiumoxid

-55 bis 450

KERAMISCHE BREMSE,40KV,VAKUUM,2,375"AD KOVAR ROHRENDE

CFT40V2381

(Bitte melden Sie sich an)

$640,00

Schweißen

31,8

0.9

Edelstahl

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,35KV,VAKUUM,1,25"AD SST ROHRENDE

CFT35V1251

(Bitte melden Sie sich an)

$575,00

Schweißen

60,3

0.6

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,30KV,VAKUUM,2,375"AD KOVAR ROHRENDE

CFT30V2501

(Bitte melden Sie sich an)

$560,00

Schweißen

154,4

1,0

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,6,08"AD KOVAR ROHRENDE

CFT20V6081

(Bitte melden Sie sich an)

$2.045,00

Schweißen

101,6

0.8

Kovar

Aluminiumoxid

-269 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,4,00"AD KOVAR ROHRENDE

CFT20V4001

(Bitte melden Sie sich an)

$1.275,00

Schweißen

30,5

0.6

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,1,20"AD KOVAR ROHRENDE

CFT20V1201

(Bitte melden Sie sich an)

$490,00

Schweißen

198,9

1,0

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,7,83"AD KOVAR ROHRENDE

CFT15V7831

(Bitte melden Sie sich an)

$2.750,00

Schweißen

38,1

1,7

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,30KV,VAKUUM,1,50"AD SST ROHRENDE

CFT15V1501

(Bitte melden Sie sich an)

$215,00

Schweißen

19,1

0.9

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,15KV,VAKUUM,0,75"AD SST ROHRENDE

CFT10V0751

(Bitte melden Sie sich an)

$227,50

Schweißen

12,9

0.5

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,VAKUUM,0,508"AD KOVAR ROHRENDE

CFT10V0511

(Bitte melden Sie sich an)

$435,00

Schweißen

96,8

0.8

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,VAKUUM,3,81"AD KOVAR ROHRENDE

CFT08V3811

(Bitte melden Sie sich an)

$1.060,00

Schweißen

60,2

0.8

Kovar

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,10KV,VAKUUM,2,37"AD KOVAR ROHRENDE

CFT08V2371

(Bitte melden Sie sich an)

$875,00

Schweißen

19,1

0.9

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,5KV,VAKUUM,0,75"AD SST ROHRENDE

CFT06V0751

(Bitte melden Sie sich an)

$197,50

Schweißen

31,8

0.5

Kovar

Aluminiumoxid

-55 bis 450

KERAMISCHE BREMSE,5KV,VAKUUM,1,25"AD KOVAR ROHRENDE

CFT05V1251

(Bitte melden Sie sich an)

$275,00

Schweißen

38,1

1,7

Edelstahl

Aluminiumoxid

-200 bis 450

KERAMISCHE BREMSE,5KV,VAKUUM,1,50"AD SST ROHRENDE

CFT03V1501

(Bitte melden Sie sich an)

$200,00

Schweißen

37,0

0.5

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,5KV,VAKUUM,37 mm OD KOVAR TUBE END

CFT05V1461

(Bitte melden Sie sich an)

$315,00

Schweißen

37,0

0.5

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,10KV,VAKUUM,37 mm OD KOVAR TUBE END

CFT10V1461

(Bitte melden Sie sich an)

$255,00

Schweißen

37,0

0.5

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,35KV,VAKUUM,37 mm OD KOVAR TUBE END

CFT35V1461

(Bitte melden Sie sich an)

$340,00

Schweißen

85,1

0.8

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,40KV,VAKUUM,3,33"AD KOVAR ROHRENDE

CFT40V3351

(Bitte melden Sie sich an)

$1.435,00

Schweißen

63,5

0.8

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,2,5"AD KOVAR ROHRENDE

CFT60V2501

(Bitte melden Sie sich an)

$1.775,00

Schweißen

160,0

1,0

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,60KV,VAKUUM,6,3"AD KOVAR ROHRENDE

CFT60V6311

(Bitte melden Sie sich an)

$4.350,00

Schweißen

152,7

1,0

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,75KV,VAKUUM,6,01"AD KOVAR ROHRENDE

CFT75V6011

(Bitte melden Sie sich an)

$2.830,00

Schweißen

72,2

0.6

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,20KV,VAKUUM,72,2 mm OD KOVAR TUBE END

CFT20V2841

(Bitte melden Sie sich an)

Auf Anfrage

Schweißen

95,4

0.7

Kovar

Aluminiumoxid

-50 bis 450

KERAMISCHE BREMSE,80KV,VAKUUM,95,4 mm OD KOVAR TUBE END

CFT80V3751

(Bitte melden Sie sich an)

$1.680,00

Kennen Sie schon VacuCAD^SM?

VacuCAD ist eine kostenlose Bibliothek mit Tausenden von 2D CAD-Zeichnungen (im DXF-Format) und 3D Modellen (im STP-Format) für viele unserer Standard-Vakuum-Komponenten und -Kammern. Bitte melden Sie sich an.

Auswahlhilfe für Durchführungen

Noch nie war es so einfach, die richtige Durchführung zu finden, wie mit unserer Schritt-für-Schritt Auswahlhilfe für Durchführungen. Sie können unser Angebot an Durchführungen eingrenzen, indem Sie einfach aus einer Vielzahl von verschiedenen Optionen wählen, die Ihren Anforderungen entsprechen. If you can't find the feedthrough you need or want a custom configuration, please contact us by clicking here or call +1 800 245 1656 with your inquiry.

Schweißbare Vakuum-Keramikisolatoren

Merkmale

Bestelltabelle

Passende Produkte
