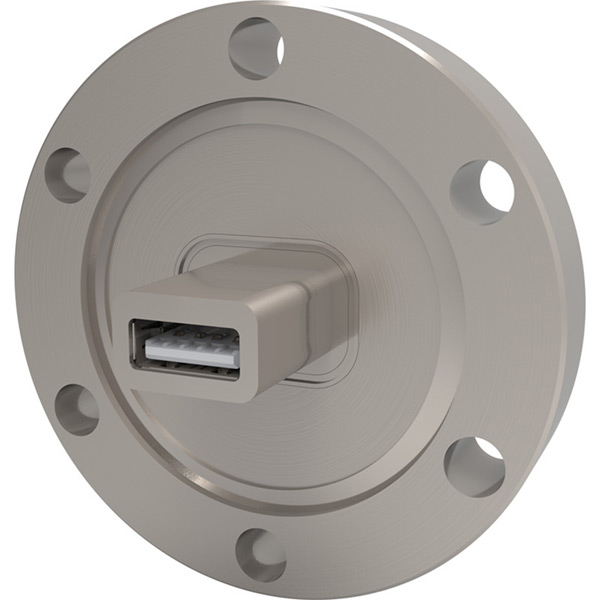

Repräsentative Abbildung

USB-Durchführungen (USB 2.0 & USB 3.0)

Spezifikationstabelle

Vakuum-Anwendung	HV oder UHV
Grounded Shields Max. Spannung	30V RMS
Leckrate	≤ 2x10^-10 CC/SEC He

Hinweis:

Die angegebenen elektrischen und thermischen Nennwerte sind von verschiedenen Faktoren abhängig, wie zum Beispiel den Materialeigenschaften, dem mechanischen Aufbau und der vorgesehenen Betriebsumgebung. Alle elektrischen Werte basieren auf dem Betrieb mit einer Seite in trockener Atmosphäre und der anderen Seite im Vakuum von weniger als 1 x 10^-4 Torr. Alle VacuCAD-Dateien sowie alle in unseren Bestelltabellen gezeigten oder aufgeführten Abmessungen enthalten keine Fertigungstoleranzen und dienen nur als Referenz.

Bestelltabelle

(Klicken Sie auf die Spaltenüberschriften, um die Daten zu sortieren.)

Zeichnung

Voltage (VDC)

Current (A)

Atm Side Termination

Vac Side Termination

Flange Mounting

Anschlussstück

Weld Lip Diameter

Weld Lip Thickness

Weld Lip Material

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zubehör

Zeichnung

Voltage (VDC)

Current (A)

Atm Side Termination

Vac Side Termination

Flange Mounting

Anschlussstück

Weld Lip Diameter

Weld Lip Thickness

Weld Lip Material

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zubehör

USB 2.0 Steckertyp A

DN16CF (1,33 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGER USB 2.0- STIL STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER DN16CF (1,33" AD) FLANSCH ANGEBRACHT, KEINE STECKER ENTHALTEN

IFTKG012012

(Bitte melden Sie sich an)

$662,50

—

USB 2.0 Steckertyp A

(0,00" AD)

Schweißen

0,870

0,015

Edelstahl

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGER USB 2.0- STIL STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), SCHWEISSBARE KONFIGURATION, KEINE STECKER ENTHALTEN

IFTKG012011

(Bitte melden Sie sich an)

$597,50

—

USB 2.0 Steckertyp A

DN35CF-DN40CF (2,75 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGER USB 2.0- STIL STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER DN40CF (2,75" AD) FLANSCH ANGEBRACHT, KEINE STECKER ENTHALTEN

IFTKG012013

(Bitte melden Sie sich an)

$687,50

—

USB 2.0 Buchsentyp A

DN35CF-DN40CF (2,75 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGE USB-BUCHSE 2,0 STIL-STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER DN40CF (2,75" AD) FLANSCH ANGEBRACHT

IFTKG012013F

(Bitte melden Sie sich an)

$867,00

USB 3.0 Buchsentyp A

DN35CF-DN40CF (2,75 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGE USB-BUCHSE 3,0 STIL-STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER DN40CF (2,75" AD) FLANSCH ANGEBRACHT

IFD3G012013F

(Bitte melden Sie sich an)

$1.520,00

—

USB 2.0 Steckertyp A

KF40 (2,16 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGER USB 2.0- STIL STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER QF40 FLANSCH ANGEBRACHT, KEINE STECKER ENTHALTEN

IFTKG012018B

(Bitte melden Sie sich an)

$687,50

—

USB 2.0 Buchsentyp A

KF40 (2,16 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGE USB-BUCHSE 2,0 STIL-STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N),AUF EINER QF40 FLANSCH ANGEBRACHT

IFTKG012018BF

(Bitte melden Sie sich an)

$867,00

USB 3.0 Buchsentyp A

KF40 (2,16 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGE USB-BUCHSE 3,0 STIL-STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER QF40 FLANSCH ANGEBRACHT

IFD3G012018BF

(Bitte melden Sie sich an)

$1.520,00

—

CloseX

Zeichnung

Voltage (VDC)

Current (A)

Atm Side Termination

Vac Side Termination

Flange Mounting

Anschlussstück

Weld Lip Diameter

Weld Lip Thickness

Weld Lip Material

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zubehör

Zeichnung

Voltage (VDC)

Current (A)

Atm Side Termination

Vac Side Termination

Flange Mounting

Anschlussstück

Weld Lip Diameter

Weld Lip Thickness

Weld Lip Material

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zubehör

USB 2.0 Steckertyp A

DN16CF (1,33 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGER USB 2.0- STIL STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER DN16CF (1,33" AD) FLANSCH ANGEBRACHT, KEINE STECKER ENTHALTEN

IFTKG012012

(Bitte melden Sie sich an)

$662,50

—

USB 2.0 Steckertyp A

(0,00" AD)

Schweißen

22,1

0,4

Edelstahl

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGER USB 2.0- STIL STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), SCHWEISSBARE KONFIGURATION, KEINE STECKER ENTHALTEN

IFTKG012011

(Bitte melden Sie sich an)

$597,50

—

USB 2.0 Steckertyp A

DN35CF-DN40CF (2,75 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGER USB 2.0- STIL STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER DN40CF (2,75" AD) FLANSCH ANGEBRACHT, KEINE STECKER ENTHALTEN

IFTKG012013

(Bitte melden Sie sich an)

$687,50

—

USB 2.0 Buchsentyp A

DN35CF-DN40CF (2,75 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGE USB-BUCHSE 2,0 STIL-STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER DN40CF (2,75" AD) FLANSCH ANGEBRACHT

IFTKG012013F

(Bitte melden Sie sich an)

$867,00

USB 3.0 Buchsentyp A

DN35CF-DN40CF (2,75 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGE USB-BUCHSE 3,0 STIL-STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER DN40CF (2,75" AD) FLANSCH ANGEBRACHT

IFD3G012013F

(Bitte melden Sie sich an)

$1.520,00

—

USB 2.0 Steckertyp A

KF40 (2,16 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGER USB 2.0- STIL STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER QF40 FLANSCH ANGEBRACHT, KEINE STECKER ENTHALTEN

IFTKG012018B

(Bitte melden Sie sich an)

$687,50

—

USB 2.0 Buchsentyp A

KF40 (2,16 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGE USB-BUCHSE 2,0 STIL-STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N),AUF EINER QF40 FLANSCH ANGEBRACHT

IFTKG012018BF

(Bitte melden Sie sich an)

$867,00

USB 3.0 Buchsentyp A

KF40 (2,16 " AD)

—

GERÄTEDURCHFÜHRUNG, DOPPELT-ENDIGE USB-BUCHSE 3,0 STIL-STECKVERBINDER, GEERDETER SCHUTZ, VERSENKTE(R) LEITER(N), AUF EINER QF40 FLANSCH ANGEBRACHT

IFD3G012018BF

(Bitte melden Sie sich an)

$1.520,00

—

CloseX

Kennen Sie schon VacuCAD^SM?

VacuCAD ist eine kostenlose Bibliothek mit Tausenden von 2D CAD-Zeichnungen (im DXF-Format) und 3D Modellen (im STP-Format) für viele unserer Standard-Vakuum-Komponenten und -Kammern. Bitte melden Sie sich an.

Auswahlhilfe für Durchführungen

Noch nie war es so einfach, die richtige Durchführung zu finden, wie mit unserer Schritt-für-Schritt Auswahlhilfe für Durchführungen. Sie können unser Angebot an Durchführungen eingrenzen, indem Sie einfach aus einer Vielzahl von verschiedenen Optionen wählen, die Ihren Anforderungen entsprechen. If you can't find the feedthrough you need or want a custom configuration, please contact us by clicking here or call +1 800 245 1656 with your inquiry.
