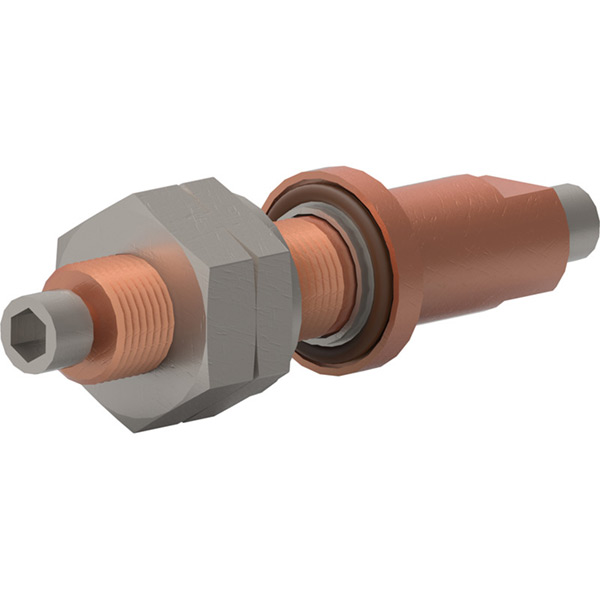

Repräsentative Abbildung

Stromdurchführungen - 1" Grundplatte, 50 Volt

Diese Stromdurchführungen sind auf 50V ausgelegt. Die Kupferleiter sind mit PTFE und Viton® O-Ringen isoliert. Die Massivleiterausführung ist auf 400A, die wassergekühlte Leiterausführung auf 1000 A ausgelegt. Beide sind so konstruiert, dass sie in ein Loch mit 1,0" Durchmesser einer Grundplatte passen und unter Hochvakuumbedingungen arbeiten.

Hinweis:

Die angegebenen elektrischen und thermischen Nennwerte sind von verschiedenen Faktoren abhängig, wie zum Beispiel den Materialeigenschaften, dem mechanischen Aufbau und der vorgesehenen Betriebsumgebung. Alle elektrischen Werte basieren auf dem Betrieb mit einer Seite in trockener Atmosphäre und der anderen Seite im Vakuum von weniger als 1 x 10^-4 Torr. Alle VacuCAD-Dateien sowie alle in unseren Bestelltabellen gezeigten oder aufgeführten Abmessungen enthalten keine Fertigungstoleranzen und dienen nur als Referenz.

Bestelltabelle

(Klicken Sie auf die Spaltenüberschriften, um die Daten zu sortieren.)

Zeichnung

Voltage (VDC)

Current (A)

# of Conductors

Leitermaterial

Leiterdurchmesser

Ausführung

Anschlussstück

Isolatormaterial

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zeichnung

Voltage (VDC)

Current (A)

# of Conductors

Leitermaterial

Leiterdurchmesser

Ausführung

Anschlussstück

Isolatormaterial

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

1000

Kupfer

1,00

Wassergekühlt

1" BP

PTFE

ELEKT F/T,50V,1000A,(1)1"CU LEITER,1"BP,WASSERGEKÜHLT

FTT0013754

(Bitte melden Sie sich an)

$277,50

400

Kupfer

1,00

Massiv

1" BP

PTFE

ELEKTRISCHE DURCHFÜHRUNG, MASSIVLEITER, BEWERTET UM 50V UND 400 A PRO LEITER, 1 KUPFER-LEITER AUS 0,75" (19,05MM) DURCHMESSER, MIT 3/8"-16 GEWINDE, AUF EINER 1" GRUNDPLATTE ANGEBRACHT

EFT0013754

(Bitte melden Sie sich an)

$247,50

Zeichnung

Voltage (VDC)

Current (A)

# of Conductors

Leitermaterial

Leiterdurchmesser

Ausführung

Anschlussstück

Isolatormaterial

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

Zeichnung

Voltage (VDC)

Current (A)

# of Conductors

Leitermaterial

Leiterdurchmesser

Ausführung

Anschlussstück

Isolatormaterial

Beschreibung

Teilenummer

VacuCAD^SM

Preis

Auf Lager

Zum Warenkorb hinzufügen

1000

Kupfer

25,4

Wassergekühlt

1" BP

PTFE

ELEKT F/T,50V,1000A,(1)1"CU LEITER,1"BP,WASSERGEKÜHLT

FTT0013754

(Bitte melden Sie sich an)

$277,50

400

Kupfer

25,4

Massiv

1" BP

PTFE

ELEKTRISCHE DURCHFÜHRUNG, MASSIVLEITER, BEWERTET UM 50V UND 400 A PRO LEITER, 1 KUPFER-LEITER AUS 0,75" (19,05MM) DURCHMESSER, MIT 3/8"-16 GEWINDE, AUF EINER 1" GRUNDPLATTE ANGEBRACHT

EFT0013754

(Bitte melden Sie sich an)

$247,50

Kennen Sie schon VacuCAD^SM?

VacuCAD ist eine kostenlose Bibliothek mit Tausenden von 2D CAD-Zeichnungen (im DXF-Format) und 3D Modellen (im STP-Format) für viele unserer Standard-Vakuum-Komponenten und -Kammern. Bitte melden Sie sich an.

Auswahlhilfe für Durchführungen

Noch nie war es so einfach, die richtige Durchführung zu finden, wie mit unserer Schritt-für-Schritt Auswahlhilfe für Durchführungen. Sie können unser Angebot an Durchführungen eingrenzen, indem Sie einfach aus einer Vielzahl von verschiedenen Optionen wählen, die Ihren Anforderungen entsprechen. If you can't find the feedthrough you need or want a custom configuration, please contact us by clicking here or call +1 800 245 1656 with your inquiry.
