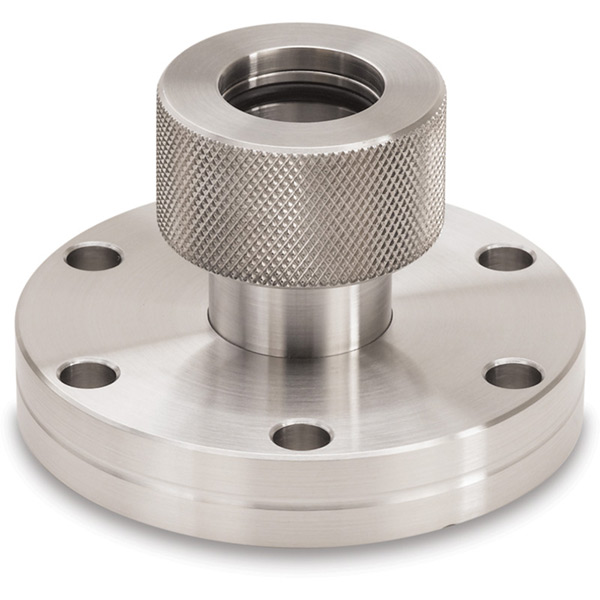

Repräsentative Abbildung

CF zu Schnellkupplung

Flansch-zu-Schnellkupplungsadapter ermöglichen die Verbindung eines Flanschsystems mit einer Schnellverschluss-Kupplung. Alle unsere Flansch-zu-Kupplung-Adapter werden aus Edelstahl der Serie 304 hergestellt (sofern nicht anders angegeben).

Eigenschaften des Flansch-zu-Schnellkupplungsadapters:

Ermöglicht eine Vakuumverbindung mit jedem glatten Standard-Außenrohr.
Wird häufig zur Befestigung von Heißkathoden- oder Thermoelement-Messröhren an einem System verwendet.
Adapter wahlweise mit CF- oder KF-Flansch-Abschlüssen erhältlich.
Dual coupling versions ideal for easy fluid circulation

Hinweise:

Es ist darauf zu achten, die Klemmverschraubung an Glashalsrohren nicht zu stark anzuziehen, um Risse oder Materialbeschädigungen zu vermeiden.
Wir empfehlen die Verwendung eines hochwertigen Gewindeschmiermittels für alle Edelstahlgewinde (siehe unten).

Kennen Sie schon VacuCAD^SM?

VacuCAD ist eine kostenlose Bibliothek mit Tausenden von 2D CAD-Zeichnungen (im DXF-Format) und 3D Modellen (im STP-Format) für viele unserer Standard-Vakuum-Komponenten und -Kammern. Bitte melden Sie sich an.

Bestelltabelle

(Klicken Sie auf die Spaltenüberschriften, um die Daten zu sortieren.)

Flange Size/OD

Typ

Zeichnung

Nominal Tube OD

Dim A

Beschreibung

VacuCAD^SM

Teilenummer

Preis

Auf Lager

Zum Warenkorb hinzufügen

Flange Size/OD

Typ

Zeichnung

Nominal Tube OD

Dim A

Beschreibung

VacuCAD^SM

Teilenummer

Preis

Auf Lager

Zum Warenkorb hinzufügen

DN16CF (1,33 " AD)

Einzel

0,13

—

ADAPTER,SS,1-1/3"UHV FLANSCH BIS 1/8" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0133XVC012

$156,00

DN16CF (1,33 " AD)

Einzel

0,25

—

ADAPTER,SS,1-1/3"UHV FLANSCH BIS 1/4" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0133XVC025

$158,50

DN16CF (1,33 " AD)

Einzel

0,38

—

ADAPTER,SS,1-1/3"UHV FLANSCH BIS 3/8" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0133XVC037

$158,50

DN16CF (1,33 " AD)

Einzel

0.5

—

ADAPTER 1-1/3" CF BIS 1/2" AD VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0133XVC050

$163,00

DN35CF-DN40CF (2,75 " AD)

Doppel

0,25

0,93

ADAPTER,SS,2-3/4"UHV FLANGE TO (2) 1/4" VACUUM COUPLINGS

(Bitte melden Sie sich an)

F0275X2VC025

$165,75

DN35CF-DN40CF (2,75 " AD)

Doppel

0,38

0,98

ADAPTER,SS,2-3/4"UHV FLANGE TO (2) 3/8" VACUUM COUPLINGS

(Bitte melden Sie sich an)

F0275X2VC037

$435,00

DN35CF-DN40CF (2,75 " AD)

Einzel

0,13

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC012

$208,25

DN35CF-DN40CF (2,75 " AD)

Einzel

0,25

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1/4" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC025

$151,50

DN35CF-DN40CF (2,75 " AD)

Einzel

0,31

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 5/16" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC031

$151,50

DN35CF-DN40CF (2,75 " AD)

Einzel

0,38

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 3/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC037

$151,50

DN35CF-DN40CF (2,75 " AD)

Einzel

0.5

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1/2" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC050

$158,50

DN35CF-DN40CF (2,75 " AD)

Einzel

0,63

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 5/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC062

$184,00

DN35CF-DN40CF (2,75 " AD)

Einzel

0,75

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 3/4" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC075

$170,00

DN35CF-DN40CF (2,75 " AD)

Einzel

0,88

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 7/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC087

$192,50

DN35CF-DN40CF (2,75 " AD)

Einzel

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC100

$201,00

DN35CF-DN40CF (2,75 " AD)

Einzel

1,13

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1-1/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC112

$207,00

DN35CF-DN40CF (2,75 " AD)

Einzel

1.25

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1-1/4" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC125

$222,50

DN35CF-DN40CF (2,75 " AD)

Einzel

1,38

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1-3/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC137

$248,00

DN35CF-DN40CF (2,75 " AD)

Einzel

1.5

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1-1/2" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC150

$263,50

DN63CF (4,50 " AD)

Einzel

0,75

—

ADAPTER,SS,4-1/2"UHV FLANGE TO 3/4" VACUUM COUPLING

(Bitte melden Sie sich an)

F0450XVC075

Auf Anfrage

DN63CF (4,50 " AD)

Einzel

—

ADAPTER,SS,4-1/2"UHV FLANGE TO 1" VACUUM COUPLING

(Bitte melden Sie sich an)

F0450XVC100

Auf Anfrage

DN63CF (4,50 " AD)

Einzel

1.5

—

ADAPTER,SS,4-1/2"UHV FLANGE TO 1-1/2" VACUUM COUPLING

(Bitte melden Sie sich an)

F0450XVC150

Auf Anfrage

DN100CF (6,00 " AD)

Einzel

0,75

—

ADAPTER,SS,6"UHV FLANSCH BIS 3/4" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0600XVC075

Auf Anfrage

DN100CF (6,00 " AD)

Einzel

1.5

—

ADAPTER,SS,6"UHV FLANSCH BIS 1-1/2" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0600XVC150

Auf Anfrage

DN160CF (8,00 " AD)

Einzel

0,75

—

ADAPTER,SS,8"UHV FLANSCH BIS 3/4" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0800XVC075

Auf Anfrage

Flange Size/OD

Typ

Zeichnung

Nominal Tube OD

Dim A

Beschreibung

VacuCAD^SM

Teilenummer

Preis

Auf Lager

Zum Warenkorb hinzufügen

Flange Size/OD

Typ

Zeichnung

Nominal Tube OD

Dim A

Beschreibung

VacuCAD^SM

Teilenummer

Preis

Auf Lager

Zum Warenkorb hinzufügen

DN16CF (33,78 mm OD)

Einzel

3,3

—

ADAPTER,SS,1-1/3"UHV FLANSCH BIS 1/8" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0133XVC012

$156,00

DN16CF (33,78 mm OD)

Einzel

6,4

—

ADAPTER,SS,1-1/3"UHV FLANSCH BIS 1/4" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0133XVC025

$158,50

DN16CF (33,78 mm OD)

Einzel

9,7

—

ADAPTER,SS,1-1/3"UHV FLANSCH BIS 3/8" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0133XVC037

$158,50

DN16CF (33,78 mm OD)

Einzel

12,7

—

ADAPTER 1-1/3" CF BIS 1/2" AD VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0133XVC050

$163,00

DN35CF-DN40CF (69,85 mm OD)

Doppel

6,4

23,6

ADAPTER,SS,2-3/4"UHV FLANGE TO (2) 1/4" VACUUM COUPLINGS

(Bitte melden Sie sich an)

F0275X2VC025

$165,75

DN35CF-DN40CF (69,85 mm OD)

Doppel

9,7

24,9

ADAPTER,SS,2-3/4"UHV FLANGE TO (2) 3/8" VACUUM COUPLINGS

(Bitte melden Sie sich an)

F0275X2VC037

$435,00

DN35CF-DN40CF (69,85 mm OD)

Einzel

3,3

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC012

$208,25

DN35CF-DN40CF (69,85 mm OD)

Einzel

6,4

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1/4" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC025

$151,50

DN35CF-DN40CF (69,85 mm OD)

Einzel

7,9

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 5/16" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC031

$151,50

DN35CF-DN40CF (69,85 mm OD)

Einzel

9,7

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 3/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC037

$151,50

DN35CF-DN40CF (69,85 mm OD)

Einzel

12,7

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1/2" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC050

$158,50

DN35CF-DN40CF (69,85 mm OD)

Einzel

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 5/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC062

$184,00

DN35CF-DN40CF (69,85 mm OD)

Einzel

19,1

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 3/4" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC075

$170,00

DN35CF-DN40CF (69,85 mm OD)

Einzel

22,4

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 7/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC087

$192,50

DN35CF-DN40CF (69,85 mm OD)

Einzel

25,4

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC100

$201,00

DN35CF-DN40CF (69,85 mm OD)

Einzel

28,7

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1-1/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC112

$207,00

DN35CF-DN40CF (69,85 mm OD)

Einzel

31,8

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1-1/4" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC125

$222,50

DN35CF-DN40CF (69,85 mm OD)

Einzel

35,1

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1-3/8" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC137

$248,00

DN35CF-DN40CF (69,85 mm OD)

Einzel

38,1

—

ADAPTER,SS,2-3/4"UHV FLANGE TO 1-1/2" VACUUM COUPLING

(Bitte melden Sie sich an)

F0275XVC150

$263,50

DN63CF (114,30 mm OD)

Einzel

19,1

—

ADAPTER,SS,4-1/2"UHV FLANGE TO 3/4" VACUUM COUPLING

(Bitte melden Sie sich an)

F0450XVC075

Auf Anfrage

DN63CF (114,30 mm OD)

Einzel

25,4

—

ADAPTER,SS,4-1/2"UHV FLANGE TO 1" VACUUM COUPLING

(Bitte melden Sie sich an)

F0450XVC100

Auf Anfrage

DN63CF (114,30 mm OD)

Einzel

38,1

—

ADAPTER,SS,4-1/2"UHV FLANGE TO 1-1/2" VACUUM COUPLING

(Bitte melden Sie sich an)

F0450XVC150

Auf Anfrage

DN100CF (152,40 mm OD)

Einzel

19,1

—

ADAPTER,SS,6"UHV FLANSCH BIS 3/4" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0600XVC075

Auf Anfrage

DN100CF (152,40 mm OD)

Einzel

38,1

—

ADAPTER,SS,6"UHV FLANSCH BIS 1-1/2" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0600XVC150

Auf Anfrage

DN160CF (203,20 mm OD)

Einzel

19,1

—

ADAPTER,SS,8"UHV FLANSCH BIS 3/4" VAKUUMKUPPLUNG

(Bitte melden Sie sich an)

F0800XVC075

Auf Anfrage

Flansch-Auswahlhilfe

Die Auswahlhilfe für Flansche hilft mit einer breiten Auswahl an Flanschen dabei, den für Ihre Vakuumanforderungen passenden zu finden. Bestellen Sie jetzt!
Sie können den gewünschten Flansch nicht finden oder wünschen eine individuelle Konfiguration? Bitte rufen Sie uns an unter +1 800 245 1656 oder senden Sie uns eine E-Mail an salesus@lesker.com mit Ihrer Anfrage.

Zubehörtabelle

Beschreibung

Für

Pro Packung

VacuCAD^SM

Teilenummer

Preis

Auf Lager

Artikel hinzufügen

Beschreibung

Für

Pro Packung

VacuCAD^SM

Teilenummer

Preis

Auf Lager

Artikel hinzufügen

Hex Bolt, Nut & Washer Set, Stainless Steel, (25) 5/16-24 x 2,00" Long Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

6" (DN100CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS31224200

$33,20

Gasket, Copper, DN16CF (1,33" OD) Flange , 0,837" OD, 0,640" ID, (10) Per Package

1-1/3" (DN16CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0133

$26,35

Gasket, Copper, DN35CF-DN40CF (2,75" OD) Flange, 1,895" OD, 1,451" ID, (10) Per Package

2-3/4" (DN35-DN40CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0275

$34,40

Gasket, Copper, DN35CF-DN40CF (2,75" OD) Flange, Large Bore, 1,895" OD, 1,528" ID, (10) Per Package

2-3/4" (DN35-DN40CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0275LB

$34,50

Socket Head Cap Screw & Nut Set, Stainless Steel, DN16CF (1,33" OD) Flange, (25) 8-32 x 0,75" Long Socket Head Cap Screws & (25) Hex Nuts

1-1/3" (DN16CF) Rohrstutzen

nicht verfügbar

SBS832075S4-25

$40,00

Gasket, Copper, DN25 (2,125" OD) Flange, 1,291" OD, 1,010" ID, (10) Per Package

2-1/8" (DN25CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0212

$29,05

Gasket, Copper, DN50CF (3,375" OD) Flange, 2,425" OD, 2,010" ID, (10) Per Package

3-3/8" (DN50CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0337

$37,15

Gasket, Copper, DN63CF (4,50" OD) Flange, 3,243" OD, 2,506" ID, (10) Per Package

4-1/2" (DN63CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0450

$58,90

Gasket, Copper, DN75CF (4,625" OD) Flange, 3,598" OD x 3,010" ID, (10) Per Package

4-5/8" (DN75CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0462

$60,85

Gasket, Copper, DN100CF (6,00" OD) Flange, 4,743" OD,4.006" ID, (10) Per Package

6" (DN100CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0600

$75,80

Gasket, Copper, DN125CF (6,75" OD) Flange, 5,567" OD x 5,010" ID, (10) Per Package

6-3/4" (DN125CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0675

$93,50

Gasket, Copper, DN160CF (8,00" OD) Flange, 6,743" OD, 6,007" ID, (10) Per Package

8" (DN160CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-0800

$105,30

Gasket, Copper, DN200CF (10,00" OD) Flange, 8,743" OD, 8,007" ID, (10) Per Package

10" (DN200CF) Rohrstutzen

(Bitte melden Sie sich an)

GA-1000

$131,30

Gasket, Copper, DN275CF (13,25" OD) Flange, 11,590" OD, 10,845" ID, (1) Per Package

13-1/4" CF-Rohrstutzen

(Bitte melden Sie sich an)

GA-1325

$69,45

Hex Bolt, Nut & Washer Set, Stainless Steel, (25) 1/4-28 x 1,38" Long Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

2-1/8" (DN25CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS25028138

$30,50

Hex Bolt, Nut & Washer Set, Stainless Steel, (25) 1/4-28 x 1,38" Long Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

2-3/4" (DN35-DN40CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS25028138

$30,50

Hex Bolt, Nut & Washer Set, Stainless Steel, (25) 5/16-24 x 1,75" Long Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

3-3/8" (DN50CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS31224175

$39,20

Hex Bolt, Nut & Washer Set, Stainless Steel, (25) 5/16-24 x 2,00" Long Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

4-1/2" (DN63CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS31224200

$33,20

Hex Bolt, Nut & Washer Set, Stainless Steel, (25) 5/16-24 x 2,00" Long Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

4-5/8" (DN75CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS31224200

$33,20

Hex Bolt, Nut & Washer Set, Stainless Steel, (25) 5/16-24 x 2,25" Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

6-3/4" (DN125CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS31224225

$39,20

Hex Bolt, Nut & Washer Set, Stainless Steel, (25) 5/16-24 x 2,25" Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

8" (DN160CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS31224225

$39,20

Hex,bolt, Nut & Washer Set, Stainless Steel, (25) 5/16-24 x 2,50" Hex Bolts, (25) Hex Nuts, & (50) Flat Washers

10" (DN200CF) Rohrstutzen

(Bitte melden Sie sich an)

HBS31224250

$30,05

Hex Bolt, Nut & Washer Set, Stainless Steel, (30) 3/8-24 x 3,00" Hex Bolts, (30) Hex Nuts, & (60) Flat Washers

13-1/4" CF-Rohrstutzen

nicht verfügbar

HBS37524300

$65,00

Thread Lubricant, 4 Ounce Tube

Alle CF-Rohrstutzen

nicht verfügbar

VZTL-4OZ

$42,00

Gasket Removal Tool, For All Conflat (CF) Flange Sizes

Alle CF-Rohrstutzen

nicht verfügbar

VZGRT

$38,50

So wird kombiniert Klicken Sie auf die Kontrollkästchen der Teile, die Sie kaufen möchten, und klicken Sie anschließend auf die untenstehende Taste

, um alle ausgewählten Teile in den Warenkorb zu legen.
